laippaliitoksen rakenne
Toimintamekanismi:Pultteja kiristämällä laippojen tiivistepintojen välinen tiiviste puristuu ja tehdään kiinteäksi täyttäen laipan tiivistepintojen epätasaiset raot. Tämä prosessi estää väliainetta tunkeutumasta tiivisteen sisällä olevien kapillaarihuokosten läpi ja vuotamasta tiivisteen ja tiivistyspinnan välisessä rajapinnassa, jolloin saavutetaan esitiivistys.
Edellytykset tiiviin laippaliitoksen varmistamiseksi ovat:Esikiristyksen aikana tiivisteeseen vaikuttava esikiristysvoima ei saa olla pienempi kuin esikiristyksen tiivistysjännityssuhde, ja käytön aikana tiivisteen jäljellä oleva jännityssuhde ei saa olla pienempi kuin tiivisteen käyttöjännityssuhde.
laippojen tyypit
Laippojen ja laitteiden tai putkien välisen integrointiasteen mukaan laippaliitokset voidaan luokitella seuraaviin luokkiin:
Kiinteä laippaliitäntä:Tämän tyyppisessä liitännässä laippa liitetään pysyvästi laitteistoon tai putkistoon. Tämä liitäntätapa sopii tilanteisiin, joissa ei vaadita toistuvaa purkamista, kuten pysyviin putkistojärjestelmiin tai laitteisiin.
Slip-On laippaliitäntä:Tämä liitäntämenetelmä mahdollistaa laipan liikkumisen hieman asennuksen aikana, mutta se kiinnitetään tukevasti pulteilla, kun se on liitetty. Tällaisia laippaliitoksia käytetään tyypillisesti putkijärjestelmissä tai laitteissa, jotka vaativat helppoa purkamista.
Pyörivä laippaliitäntä:Tämä liitos mahdollistaa laipan pyörimisen tietyssä määrin asennuksen aikana. Sitä voidaan käyttää laitteiden tai putkistojen liittämiseen, jotka vaativat kohdistussäätöjä tai kiertosuuntausta.
Säädettävä laippaliitäntä:Tämäntyyppinen liitäntä mahdollistaa hienosäädön ja säädön asennuksen aikana. Sitä käytetään yleisesti järjestelmissä, jotka vaativat tietyn tason joustavuutta ja säätökykyä sopeutuakseen erilaisiin käyttöolosuhteisiin tai ympäristöihin.
Laipan muodon mukaan se voidaan luokitella seuraaviin tyyppeihin:
Neliömäinen laippa
Nämä laipat ovat neliön tai suorakaiteen muotoisia ja niissä on yleensä neljä ruuvinreikää kiinnitystä varten. Neliömäisiä laippoja voidaan käyttää erityisissä putkiliitännöissä sekä neliön tai suorakaiteen muotoisten putkien liittämiseen.

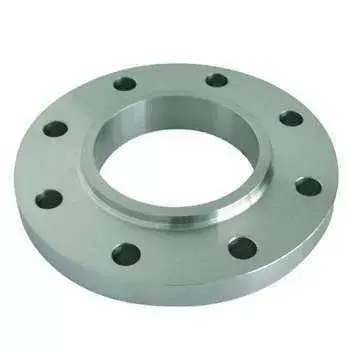

Pyöreä laippa
Pyöreät laipat ovat yleisin tyyppi, ja ne ovat ulkonäöltään pyöristettyjä ja koostuvat yleensä pyöristetystä laippapinnasta ja ruuvinreiästä liitäntää varten. Tämän tyyppistä laippaa käytetään laajalti erilaisissa putkiliitoksissa.
Soikea laippa
Soikeat laipat ovat muodoltaan soikeita ja niissä on soikea laippapinta ja vastaavat ruuvinreiät. Soikeita laippoja voidaan käyttää joissakin erityisissä käyttöskenaarioissa, mutta ne ovat suhteellisen harvinaisia.
